Aktywny przełącznik ASI BETA-3

Przełącznik BETA-3 służy do automatycznego bądź ręcznego przełączania 2 torów sygnałów ASI. Każdy z torów wyposażony jest w detektor, wykrywający w wejściowym sygnale strumienia transportowego ASI obecność pakietów o wybranych numerach PID (standardowo pidów tablic PAT, CAT i NIT). Możliwe jest monitorowanie max. 8 pidów ASI niezależnie w każdym z torów.

BETA-3 składa się z 2 niezależnych modułów przełączników, posiadających po 2 wejścia i 4 wyjścia ASI. Na skutek detekcji zaniku któregokolwiek z monitorowanych PID, następuje przełączenie sygnałów wejściowych, tak aby w torach wyjściowych (o ile to możliwe) zapewnić obecność poprawnego sygnału. Przełączenie jest realizowane przy użyciu wbudowanego aktywnego przełącznika ASI. Changeover jest wyposażony w przekaźnikowe wyjście sygnalizacji alarmu oraz 2 zewnętrzne wejścia alarmów.

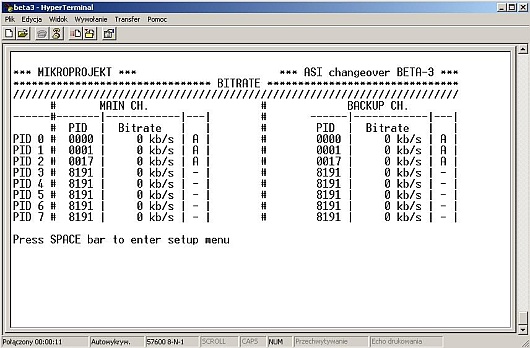

Dodatkową funkcją changeovera jest pomiar bitrate-u monitorowanych PID-ów.

Parametry techniczne:
  • 2 niezależne urządzenia w jednej obudowie 19” 1U
  • 2 niezależne zasilacze z funkcją automatycznego przełączenia zasilania
  • 2 wejścia ASI
  • 2 podwójne lub 1 poczwórne wyjścia ASI (konfigurowane)
  • wbudowany aktywny przełącznik ASI
  • monitorowanie do 8 nr PID dla każdego z wejść
  • pomiar bitrate-u testowanych nr PID
  • 2 wejścia alarmów zewnętrznych
  • 1 wyjście przekaźnikowe sygnalizujące stan alarmu
  • konfiguracja przez interfejs RS-232
  • zasilanie: 230V AC max. 14W
